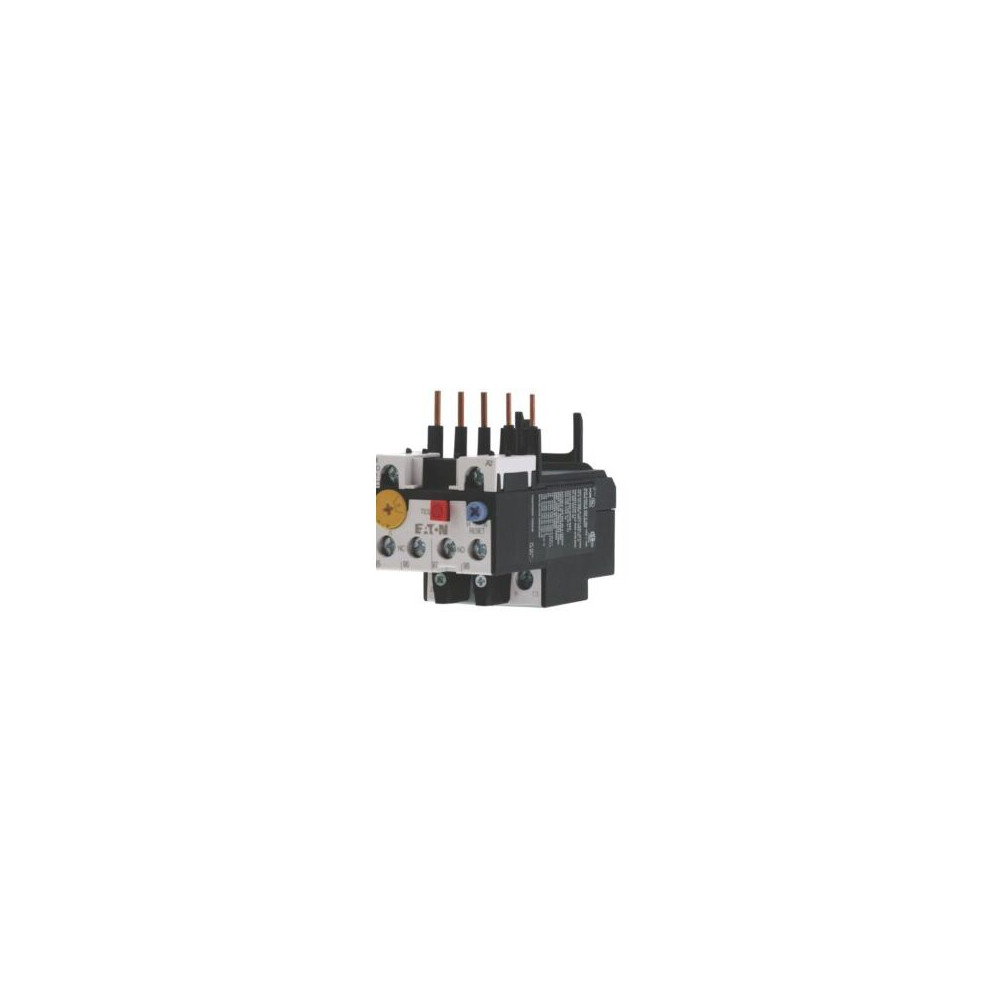

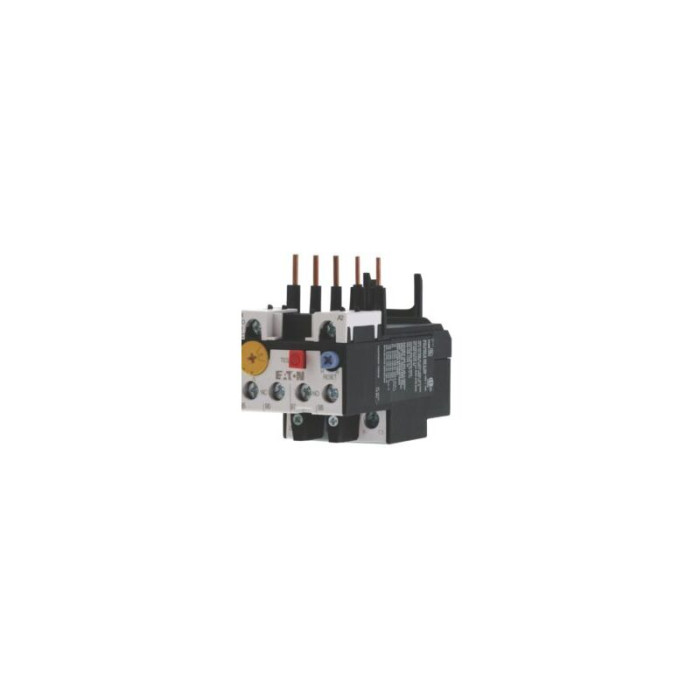

Relais Thermique - 9-12a - 1f+1o - 278441 - Eaton

Description générale Le relais de surcharge thermique 278441 Eaton Moeller® ZB12-12 est une solution fiable pour la protection des circuits moteurs contre les surcharges prolongées et les pertes de phase. Conçu pour les environnements industriels exigeants, il offre une protection précise dans une plage de courant réglable de 9 à 12 A, idéal pour les applications de moyenne puissance. Grâce à sa détection de perte de phase conforme à la norme IEC/EN 60947, il protège efficacement les moteurs triphasés. Son déclenchement indépendant de la position du bouton (trip-free) garantit un fonctionnement sécurisé, même en cas de blocage mécanique. L'appareil est équipé de boutons de test, d'arrêt et de réinitialisation manuelle/automatique, facilitant les opérations de maintenance. Spécifications techniques Dimensions : 88 mm (longueur), 67 mm (hauteur), 45 mm (largeur) Poids : 0,145 kg Plage de réglage thermique : 9 à 12 A Température ambiante de fonctionnement : -25 °C à 55 °C (non fermé), 25 °C à 40 °C (fermé) Indice de protection : IP20 Tension nominale : jusqu’à 690 V Courant thermique : 6 A Protection contre les courts-circuits : jusqu’à 100 kA Couple de serrage : entre 1,2 et 1,8 Nm Résistance aux chocs : 10 g Tension assignée de tenue aux chocs : 4000 V (circuits auxiliaires), 6000 V AC (principal) Compatibilité et accessoires Compatible avec des circuits de branchement selon les normes UL et CSA Capacité de coupure élevée (jusqu’à 100 kA) Utilisation Faites le choix de la fiabilité et de la performance avec le relais thermique Eaton ZB12-12, offrant une protection intelligente et durable pour vos équipements industriels.
