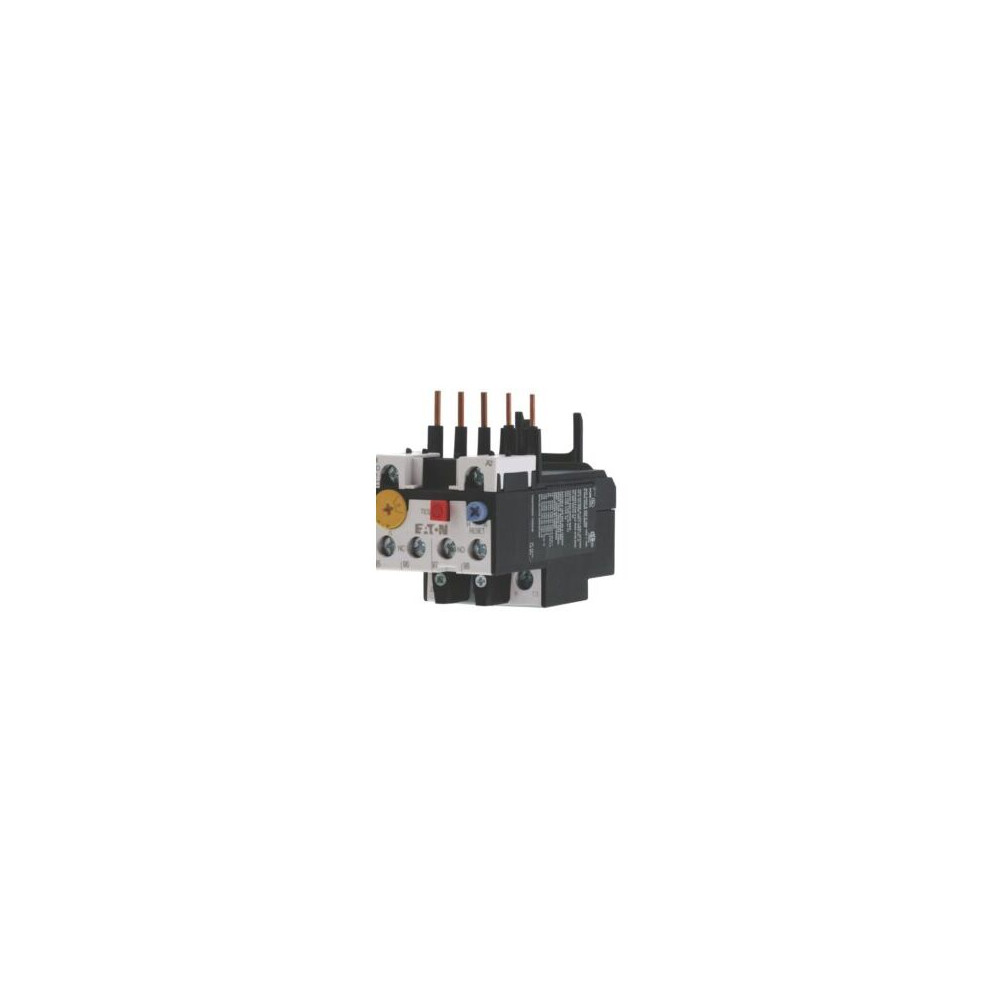

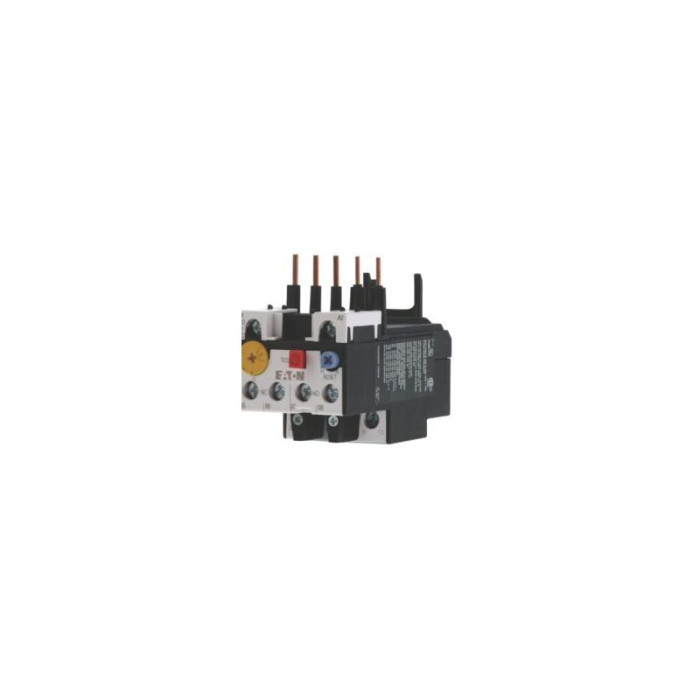

Relais Thermique - 12-16a - 1f+1o - 290168 - Eaton

Description générale Le relais thermique 290168 Eaton Moeller® ZE-1,6 est conçu pour offrir une protection optimale de vos circuits électriques contre les surcharges et les défaillances de phase. Avec une capacité de réglage de courant de 12 à 16 A, ce relais de surcharge garantit une sécurité accrue et une gestion efficace des installations électriques. Sa robustesse en fait une solution idéale pour divers environnements industriels. Spécifications techniques Dimensions : 88 mm x 67 mm x 45 mm Poids : 0,145 kg Indice de protection : IP20 Température ambiante d'utilisation : -25 °C à 55 °C (hors coffret), 25 °C à 40 °C (en coffret) Classe de déclenchement : CLASS 10 A Réglage du courant de surcharge : 12 A à 16 A Tension assignée d'emploi (Ue) max. : 690 V Courant assigné d'emploi (Ie) : AC-15 : 1,5 A (120V - 240V), 0,7 A (380V - 415V), 0,5 A (500V); DC-13 : 0,9 A (24V), 0,75 A (60V), 0,4 A (110V), 0,2 A (230V) Courant thermique conventionnel des contacts auxiliaires : 6 A Catégorie de surtension : III Degré de pollution : 3 Longueur de dénudage : 10 mm Taille des vis : M4 Installation Le relais thermique Eaton Moeller® ZE-1,6 permet une installation simple et efficace grâce à un montage direct. Les bornes à vis et les tailles de vis appropriées (M4) assurent une connexion fiable et durable, facilitant ainsi l'intégration dans des espaces réduits. Utilisation Ce relais thermique est idéal pour la protection contre les surcharges et les défaillances de phase des circuits électriques industriels, garantissant la pérennité de vos installations électriques. Autres informations Certifications : IEC/EN 60947, UL 508, VDE 0660, CSA, CE Caractéristiques principales : Déclenchement libre, bouton de test/arrêt, bouton de réinitialisation manuel/automatique, sensibilité à la défaillance de phase (selon IEC/EN 60947, VDE 0660 Partie 102) Conditions environnementales : Résistant aux conditions sévères, y compris la chaleur humide et les températures allant de -25°C à 50°C
