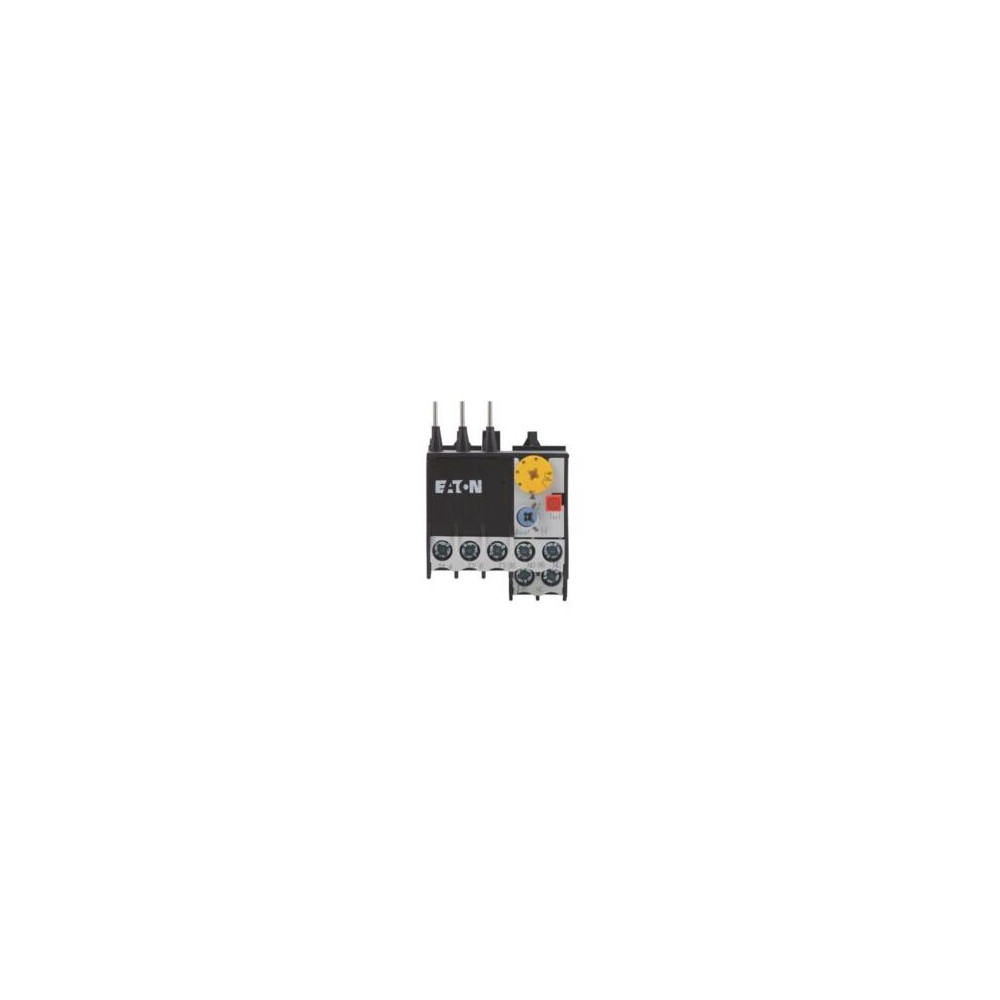

Relais Thermique - 0,1 - 0,16a - 1f+1o - 014263 - Eaton

Description générale Le relais thermique Eaton (réf. 014263) est une solution idéale pour protéger vos circuits électriques contre les surcharges et les défaillances thermiques. Conçu pour fonctionner avec des mini-contacteurs, il assure une protection efficace des moteurs et autres équipements électriques fonctionnant entre 0,1 et 0,16 A. Grâce à sa sensibilité à la défaillance de phase, il offre une sécurité renforcée contre les risques de surchauffe. Son déclenchement sans réarmement forcé garantit un arrêt sécurisé du circuit en cas de surcharge, préservant ainsi vos installations électriques. Spécifications techniques Référence : 014263 Dimensions : 52 mm (profondeur) x 65 mm (hauteur) x 45 mm (largeur) Poids : 0,073 kg Plage de température de fonctionnement : -25 °C à 50 °C (hors coffret), 25 °C à 40 °C (en coffret) Classe de déclenchement : CLASS 10 A Indice de protection : IP20 Réglage du courant de surcharge : 0,1 A à 0,16 A Capacité des bornes (souple avec embout) : 1 x (0,5 - 1,5) mm² ou 2 x (0,5 - 1,5) mm² Capacité des bornes (rigide) : 1 x (0,75 - 2,5) mm² ou 2 x (0,75 - 2,5) mm² Longueur de dénudage : 8 mm Taille des vis : M3.5 Tension assignée d'emploi (Ue) max. : 690 V Courant assigné d'emploi (Ie) : AC-15 : 1,5 A (120V - 240V), 0,7 A (380V - 415V), 0,5 A (500V); DC-13 : 0,9 A (24V), 0,75 A (60V), 0,4 A (110V), 0,2 A (230V) Installation Ce relais thermique se monte directement sur les mini-contacteurs, garantissant une installation rapide et sécurisée. Ses bornes à vis offrent une connectivité fiable, compatible avec des câbles solides ou flexibles (de 0,5 à 2,5 mm²). De plus, il dispose d’un bouton de test et de réinitialisation manuel/automatique pour une gestion simplifiée. Autres informations Certifications : IEC/EN 60947, UL 508, VDE 0660, CSA, CE Catégorie de surtension : III Degré de pollution : 3
